工作原理：

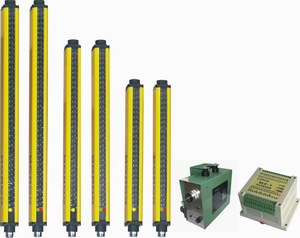

MYD系列測量光幕由發光器和接收器組成，發光器發出的紅外光直射到接收器，形成光幕系統。放置在發光器和接收器之間的目標物體將會阻擋一部分光線使其不能射到相應的接收器器件。MYD系列測量光幕使用同步掃描來識別被擋的通道。首先一個發光器通道發出光脈沖而對應的接收器同時來尋找該脈沖，當找到后即完成一個通道的掃描，接著轉向下一個通道，直到所有的掃描都完成。當一個周期掃描完成后，系統記錄哪些通道通光，哪些通道被遮擋，根據系統定義輸出一個信號，該信號可以的模擬量信號，也可以是開關量信號。有了這些信號就可以判定被測物體的長度尺寸、寬度尺寸、高度尺寸，精確度主要取決于測量光幕的光軸間距和物體的規則狀況，有了長寬高數據就可以自動計算出體積數據，在上位機控制下可以對這些數據做下一步的處理應用，達到合格檢驗、測量、計費、分揀等目的。
|
