PA1010型高速齒輪轉速傳感器是專用于小模數、高轉速齒輪的測速，具有分辨率高、頻 率響應高、非接觸測量、輸出標準方波信號、防護等級高、可靠性優良，廣泛應用于紡織機 械、冶金、船舶、化工、石油等領域，替代 Nemicon (內米控) PA1010齒輪轉速傳感器。
1、產品簡介：
PA1010型高速齒輪轉速傳感器是針對小模數、高轉速齒輪測速而設計的，利用附帶有磁鐵（產生磁場）的磁性傳感元件易于感應到齒輪位置的變動，對用導磁材料做的齒輪的位置（齒、槽）及轉動速度的檢測。該類產品具有分辨率高、頻率響應高、非接觸測量、輸出標 準方波信號、防護等級高、可靠性優良，廣泛應用于紡織機械、冶金、船舶、化工、石油等 領域。本產品可代替進口PA1010測速傳感器。
2、電氣參數：
|
使用電壓 |
DC12~24V |
|
輸出方式 |
電壓輸出 |
|
輸出高電平 |
﹥電源電壓－1V |
|
輸出低電平 |
﹤0.7V |
|
最大輸出電流 |
50mA |
|
檢測距離 |
0.2~1毫米 |
|
頻率響應范圍 |
0~50KHz |
|
防護等級 |
IP65-IP67 |
|
工作溫度 |
-20℃～+70℃ |

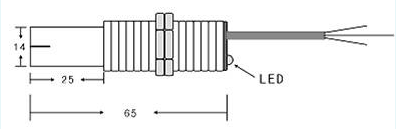

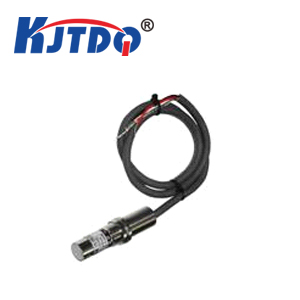

3、產品外形尺寸及實物圖：
螺紋為M16×1，螺紋長度40mm
4、接線方式：
棕—正電源；藍—地；黑—信號線。
5、實際應用:
檢測齒輪轉速：
檢測齒盤轉速：
典型應用舉例：各種進口、國產整經機、漿沙機 紡織、化纖機械的齒輪高速檢測
6、使用注意事項:
◆ 禁止輸出端短路。
◆ 如果齒輪模數較�。�<0.5），安裝距離要小于0.5毫米。
◆ 檢測齒輪必須是鐵磁性的。
◆ 安裝時傳感器的方向標志線及檢測面要正對齒輪的中心。
|
